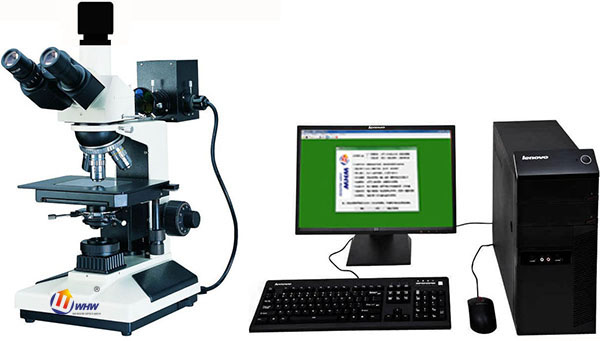

MMAS-6金相显微镜测量分析系统是适用于对不透明物体或透明物体的显微观察。MMAS-6配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏振观察装置，具有图像清晰、衬度好，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。MMAS-6系统配备了研润自主研发的MMAS测量分析系统以及MOS高端光学系统。
一、技术特点：
1、观察系统：铰链式观察镜筒，30度倾斜，单视度可调。WF10X大视野平场目镜，视场范围直径18mm。10X分化目镜，视场范围直径18mm，用于校正中心。
2、机械载物台：双层机械式载物台，尺寸185*140mm；移动范围75*50mm。
3、落射照明系统：6V，20W卤素灯，亮度可调。内置视场光阑、孔径光阑、黄蓝绿以及磨砂玻璃滤色片转换装置，推拉式起偏振器。
4、透射照明系统：内置式6V，20W卤素灯，亮度可调。集光器：带视场光栏集光器；聚光镜：阿贝聚光镜NA1.25，升降上下可调。
5、选配件：
5.1大视野目镜：WF16X（直径11mm）；
5.2分划板：10X（直径18mm），格值0.1mm/格；
5.3长距平场消色差物镜（无盖玻璃）：PLL20X/0.4、PLL50X/0.7、PLL80X/0.8、PLL100X/0.85（弹簧）；
5.4平场消色差物镜（无盖玻璃）：PLL100X/1.25（弹簧，油）；
5.5转换器：五孔（滚珠内定位）；
5.6适配镜：0.4X、0.5X、1X、0.5带0.1mm/格分化尺；
5.7数码摄像机；
5.8滤色片：绿滤色片、黄滤色片；
二、技术参数：
目镜:大视野 WF10X(Φ18mm);
物镜:
长距平场消色差物镜(无盖玻片)PL 5X/0.12;
长距平场消色差物镜(无盖玻片)PL L10X/0.25;
长距平场消色差物镜(无盖玻片)PL L40X/0.60;
长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧);
放大倍数:50~600X;
目镜筒:三目镜,倾斜30度,(内置检偏振片,可进行切换);
落射照明系统:
6V 20W卤素灯,亮度可调;
落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃;
调焦机构:粗微动同轴调焦, 微动格值:2μm,粗动松紧可调，带锁紧和限位装置;
转换器:四孔(内向式滚珠内定位)；选配五孔；
载物台:双层机械移动式(尺寸:185mmX140mm,移动范围:75mmX50mm);
透射照明系统:阿贝聚光镜NA.1.25可上下升降，蓝滤色片和磨砂玻璃，集光器， 卤素灯适用，6V 20W 卤素灯,亮度可调;
外形尺寸:435*420*200;
配备系统:主机+MMAS数据处理系统1套+MOS光学系统一套+电脑一套;
三、性能特点：
1、配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。
2、粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:2μm。
3、配置落射与透射两套照明系统，能分别对不透明物体或透明物体进行显微观察。
4、6V20W卤素灯，亮度可调。
5、三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。
金相显微镜概述、使用方法及注意事项：
1、概述：金相显微镜是进行金属显微分析的主要工具。将专门制备的金属试样放在金相显微镜下进行放大和观察，可以研究金属组织与其成分和性能之间的关系；确定各种金属经不同加工及热处理后的显微组织；鉴别金属材料质量的优劣，如各种非金属夹杂物在组织中的数量及分布情况，以及金属晶粒度大小等。因此，利用金相显微镜来观察金属的内部组织与缺陷是金属材料研究中的一种基本实验技术。简单地讲，金相显微镜是利用光线的反射将不透明物件放大后进行观察的。
2、使用方法：金相显微镜是一种精密光学仪器，在使用时要求细心和谨慎，严格按照使用规程进行操作。
① 将显微镜的光源插头接在低压（6V～8V）变压器上，接通电源。
② 根据放大倍数，选用所需的物镜和目镜，分别安装在物镜座上和目镜筒内，旋动物镜转换器，使物镜进入光路并定位（可感觉到定位器定位）。
③ 将试样放在样品台上中心，使观察面朝下并用弹簧片压住。
④ 转动粗调手轮先使镜筒上升，同时用眼观察，使物镜尽可能接近试样表面（但不得与之相碰），然后反向转动粗调手轮，使镜筒渐渐下降以调节焦距，当视场亮度增强时，再改用微调手轮调节，直到物象清晰为止。
⑤ 适当调节孔径光栏和视场光栏，以获得正确质量的物象。
⑥ 如果使用油浸系物镜，可在物镜的前透镜上滴一些松柏油，也可以将松柏油直接滴在试样上，油镜头用后，应立即用棉花沾取二甲苯溶液擦净，再用擦镜纸擦干。
3、注意事项：
① 操作应细心，不能有粗暴和剧烈动作，严禁自行拆卸显微镜部件。
② 显微镜的镜头和试样表面不能用手直接触摸，若镜头中落入灰尘，可用镜头纸或软毛刷轻轻擦试。
③ 显微镜的照明灯泡必须接在6~8V变压器上，切勿直接插入220V电源，以免烧毁灯泡。
④ 旋转粗调和微调手轮时，动作要慢，碰到故障应立即报告, 不能强行用力转动，以免损坏机件。
|
