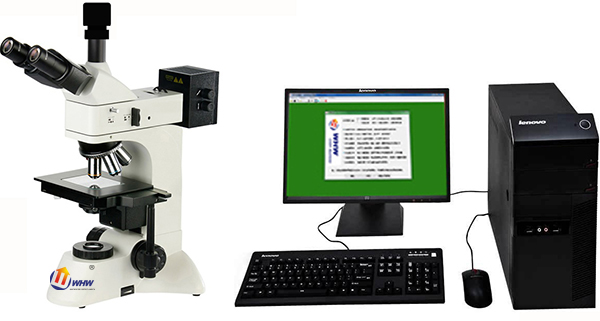

MMAS-18无限远正置透反射金相显微镜测量分析系统适用于对不透明物体或透明物体的显微观察。采用优良的无限远光学系统与模块化功能设计理念、可提供出色的光学性能与产品系统升级，实现透反射同步或者独立照明，偏光观察、暗场观察等功能，产品操作方便，造型美观，图像清晰，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。MMAS-18系统配备了研润自主研发的MMAS测量分析系统以及MOS高端光学系统。
一、技术特点：
1、观察系统：铰链式观察镜筒，30度倾斜，单视度可调，可100%进行透光摄影。大视野平场广角目镜，视场范围直径22mm。配备无限远长距平场消色差物镜（无盖玻璃）。
2、机械载物台：双层机械式载物台，尺寸210*140mm；移动范围63*50mm。
3、落射照明系统：6V，30W卤素灯，亮度可调。不仅能对明视场观察，还能对偏光和暗视场观察法提供清晰的显微图像。内置视场光栏、孔径光栏能够有效调节视场衬度，且视场光阑中心可调。配置360度旋转的起偏器和检偏器，可实现偏光观察。转盘式滤色片组，带黄绿蓝三种滤色片和磨砂玻璃。翻盖式灯箱设计，方便更换灯泡。
4、选配的暗场观察系统：选配的明暗视场物镜与暗视场照明装置，消除了照明系统的有害光线。
5、透射照明系统：内置卤素灯照明装置，能提供清晰的显微图像，配置蓝滤色片与磨砂玻璃。阿贝聚光镜NA.1.25可上下升降；集光镜中内置视场光栏。
5、选配件：
5.1分化目镜：10X（直径22mm），格值0.1mm/格；
5.2明视场选配物镜：20、50、80、100（干式）；
5.3明暗视场选配物镜：PLL5X/0.12（工作距离8.05）、PLL10X/0.25（工作距离7.86）、PLL20X/0.4（工作距离7.23）、PLL40X/0.6（工作距离3.0）、PLL50X/0.7（工作距离1.75）、PLL60X/0.7（工作距离1.65）、PLL80X/0.8（工作距离0.8）、PLL100X/0.85（工作距离0.4）；
5.4适配镜：0.5X、1X、0.5带0.1mm/格分化尺；
5.5数码摄像机；
5.612V30W卤素灯；
5.7蓝、黄、绿滤色片；
5.812V50W卤素灯（用于暗场观察）；
二、技术参数：
目镜:大视野 WF10X(Φ22mm);
物镜（明场）:
无限远平场消色差物镜PL 5X/0.12，工作距离：26.1mm;
无限远平场消色差物镜PL L10X/0.25，工作距离：20.2mm;
无限远平场消色差物镜PL L40X/0.60，工作距离：3.98mm;
无限远平场消色差物镜PL L60X/0.70，工作距离：2.08mm;
放大倍数:50~600X;
目镜筒:倾斜30度,瞳距调节范围53-75mm;
落射照明系统:
6V30W卤素灯,亮度可调;
内置视场光栏、孔径光栏、黄绿蓝滤色片和磨砂玻璃转换装置，推拉式检偏器与起偏器;
透射照明系统:
6V30W卤素灯,亮度可调，阿贝聚光镜NA1.25可上下升降，集光镜中内置视场光栏;
调焦机构:粗微动同轴调焦, 微动格值:2μm,粗动松紧可调，带锁紧和限位装置;
转换器:五孔(内向式滚珠内定位)；
载物台:双层机械移动式(尺寸:210mmX140mm,移动范围:63mmX50mm);
外形尺寸:455*545*260;
配备系统:主机+MMAS数据处理系统1套+MOS光学系统一套+电脑一套;
金相显微镜概述、使用方法及注意事项：
1、概述：金相显微镜是进行金属显微分析的主要工具。将专门制备的金属试样放在金相显微镜下进行放大和观察，可以研究金属组织与其成分和性能之间的关系；确定各种金属经不同加工及热处理后的显微组织；鉴别金属材料质量的优劣，如各种非金属夹杂物在组织中的数量及分布情况，以及金属晶粒度大小等。因此，利用金相显微镜来观察金属的内部组织与缺陷是金属材料研究中的一种基本实验技术。简单地讲，金相显微镜是利用光线的反射将不透明物件放大后进行观察的。
2、使用方法：金相显微镜是一种精密光学仪器，在使用时要求细心和谨慎，严格按照使用规程进行操作。
① 将显微镜的光源插头接在低压（6V～8V）变压器上，接通电源。
② 根据放大倍数，选用所需的物镜和目镜，分别安装在物镜座上和目镜筒内，旋动物镜转换器，使物镜进入光路并定位（可感觉到定位器定位）。
③ 将试样放在样品台上中心，使观察面朝下并用弹簧片压住。
④ 转动粗调手轮先使镜筒上升，同时用眼观察，使物镜尽可能接近试样表面（但不得与之相碰），然后反向转动粗调手轮，使镜筒渐渐下降以调节焦距，当视场亮度增强时，再改用微调手轮调节，直到物象清晰为止。
⑤ 适当调节孔径光栏和视场光栏，以获得正确质量的物象。
⑥ 如果使用油浸系物镜，可在物镜的前透镜上滴一些松柏油，也可以将松柏油直接滴在试样上，油镜头用后，应立即用棉花沾取二甲苯溶液擦净，再用擦镜纸擦干。
3、注意事项：
① 操作应细心，不能有粗暴和剧烈动作，严禁自行拆卸显微镜部件。
② 显微镜的镜头和试样表面不能用手直接触摸，若镜头中落入灰尘，可用镜头纸或软毛刷轻轻擦试。
③ 显微镜的照明灯泡必须接在6~8V变压器上，切勿直接插入220V电源，以免烧毁灯泡。
④ 旋转粗调和微调手轮时，动作要慢，碰到故障应立即报告, 不能强行用力转动，以免损坏机件。
|
